一类防雷说明、1类、Ⅰ类、1级、Ⅰ级、10/350、10 350 、T1：
10/350波型防雷器，是一种石墨间隙型的防雷器，具有极强的放电能力，属开关型防雷器，开关型复合式防雷器是依据EN 61643-11 SPD和IEC 61643-1 SPD标准设计制造，具有很高的雷电流泄放能力，单模块冲击电流最大可达50KA（10/350μs）。可广泛应用于雷击风险较高地区的设备系统电源第一级防雷保护，可组合后用于单/三相供电线路。
10/350一级防雷器基本说明：
• 乐清市东力防雷电器有限公司，品牌：森克雷，联系人：段经理，联系电话15958772009，防雷产品CCL一D20（10-20KA）；CCL一C40（20一40KA）；CCL一B60（30-60KA）；CCL一B80（40-80KA）；CCL一B100（60-100KA）；CCL一A50，一级（10/350）Limp50KA，In100KA ，在江西省气象局备案、安微省气象局备案、重庆市气象局备案、四川省气象局备案、湖北省气象局备案、上海市气象局备案、北京市气象局备案、天津市气象局备案、福建省气象局备案、山东省气象局备案、广东省气象局备案、广西省气象局备案、海南省气象局备案、江苏省气象局备案、浙江省气象局备案、辽宁省气象局备案，二十多个省市已备案 CCL-A系列电涌保护器是按SPD I级分类试验要求设计的复合式防雷器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
功能和适用范围

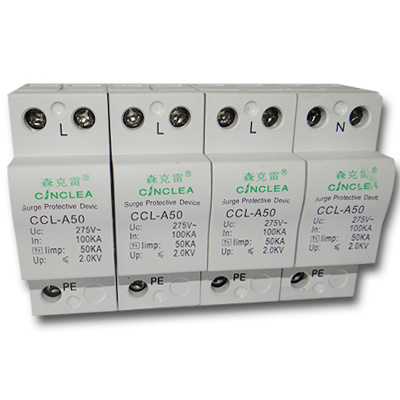

• CCL-A50型交流电源防雷器是一种设计用于中性线和保护接地体之间的火花间隙保护器，可使用在TN-S、TT、和IT系统内。两层火花间隙位于该装置内部，是由多片高能石墨电极圆盘组成。高耐热性的
特氟纶隔环，可靠地保证了火花间隙内部精确限定的安全距离。
主要技术参数
 CCL-A50 CCL-A25
依据EN 61643-11， SPD 1级 1级
依据IEC 61643-1， SPD Ⅰ级 Ⅰ级
额定电压（最大持续工作电压）UC 275V 275V
雷电冲击电流 (10/350μs) Iimp 50/100kA 25/100kA
电压保护水平 Up ≤2.0kV ≤1.5kV
Uc时工频续流遮断能力 [L-N] Ifi 25kArms 15kArms
续流抑制/选择性 预期续流到25kArms时，32A熔丝不跳 预期续流到15kArms时，32A熔丝不跳
响应时间 tA ≤100ns ≤100ns
最大后备熔丝 (L) 315A gL/gG 315A gL/gG
最大后备熔丝 (L-L’) 125A gL/gG 125A gL/gG
最大后备熔丝时短路耐受能力 25kArms 15kArms
工作温度范围 TU -40℃ … +80℃ -40℃ … +80℃
最小安装导线截面积 10mm2多股线/软线 10mm2多股线/软线
最大安装导线截面积 (L1，L2，L3，N，PE) 50mm2多股线/35mm2软线 50mm2多股线/35mm2软线
安装方式 35mm DIN轨，依据EN 50022 35mm DIN轨，依据EN 50022
外壳材料 红或白色热塑性材料， UL 94-0 红或白色热塑性材料， UL 94-0
防护等级 IP 20 IP 20
10/350一级防雷器产品及性能特点：
•标准35mm导轨安装，结构紧凑，双接线端。
•方便安装与维护，核心部件采用抗氧化零件。
•B+C级保护，泄放能量大，残压低。（每线Iimp50KA Up≤2.0kV）
•采用独有自点火技术,无工频续流,无漏电流，安全系数高。
• 通流容量大（Limp50kA（10/350uS），漏电流及变化率小，使用安全性高；
• 密封结构设计，动作时无电弧外泻，能够封闭安装在任何标准的配电箱中；
• 采用标准模块化设计， 安装简单，维护方便；
• 核心元件采用国际知名品牌，性能优异，工作稳定可靠；
• 结构严谨，维护简单；
• 本防雷器采用35mm导轨安装，产品安装于室内、靠近配电盒或靠近电源线的入户处。
• CCL-A50  10/350系列交流电源防雷器的安装接线最好采用凯文接线方法，也可以采用直接并联接线。采用直接并联接线时，接线总长度应控制在0.5米以内，以尽量缩短雷电流路径。
• 连接导线要采用10mm2以上的多股铜芯绝缘导线.
• 将输入线（来自电源）接入防雷器的输入端子，把防雷器的接地线与防雷系统接地排可靠连接，连接导线
（含接地线）尽量短，可参考防雷工程要求;
• 把防雷器的接地线就近接保护地（防雷地），注意必须按要求接地，可参考防雷工程要求。
• 产品接线完毕，检查接线正确、牢固一切正常后，即可通电投入运行。
