■特点

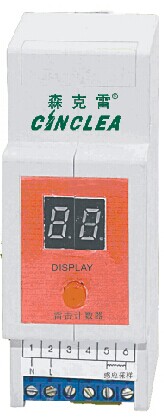

雷击计数器可记录各种防雷装置的雷击和瞬间过电压次数，计数次数为两位数，最高为99次。雷击计数器安装于电涌保护器的接地线上，动作电流为±3KA（8/20μs）,最高计数电流为150KA.
■安装方法
●雷击计数器配有电流互感器.安装使用时,把电流互感器套入电涌保护器的PE线上,互感器的次数线圈的两根线引入雷击计数的5、6接线柱，牢固连接，按下显示开关，即可显示记录次数。
●雷电计数器有6个接线柱，1、2两个接线柱接N、L线为计数器提供工作电压。3、4两个接线住，短接一下可实现计数器复零。5、6两个接线柱接入电流互感器线圈的两根引线。
■技术参数
名 称 |
型 号 |
工作电压(V～) |
动作电流 (kA,8/20) |
计数次数 |
|
雷电计数器 |
CCL-JS |
230 |
3～150 |
0～99 |
■接线图
