应用范围及工作原理
●CCL-T型系列同轴信号防雷器的保护对象是各种监控信号、通讯信号、视频信号及计算机同轴网络。
●同轴信号防雷器采用两级电涌防护。第一级泄放雷电流，每二级钳制过电压。在规定的传输频率范围内，通过恰当地选择护器件参数，使过电压的大部分能量在第一级得到泄放，残压在第二级进一步得到钳制，保护水平控制在设备的安全电压值内。
●CCL-T/BNC系列多接口信号防雷器，采用标准19寸机柜设计，安装维护方便。
■技术参数
●CCL-T型系列同轴信号防雷器的保护对象是各种监控信号、通讯信号、视频信号及计算机同轴网络。
●同轴信号防雷器采用两级电涌防护。第一级泄放雷电流，每二级钳制过电压。在规定的传输频率范围内，通过恰当地选择护器件参数，使过电压的大部分能量在第一级得到泄放，残压在第二级进一步得到钳制，保护水平控制在设备的安全电压值内。
●CCL-T/BNC系列多接口信号防雷器，采用标准19寸机柜设计，安装维护方便。
■技术参数
| 产品名称 | 产品型号 | 传输速率(M) | 标称放电电流（8/20μs，KA) | 额定工作电压Un（V-） | 最高持续运Uc（V-） | 插入耗损（dB） |
接头形式 |
规格 |
|
同轴视频信号防雷器 |
CCL－K/BNC | 10 | 10 | 6 | 7.2 | 0.5 | BNC/KK | 单口 |
| BNC/JK | ||||||||
| 机架式同轴视频信号防雷器 | CCL－K/BNC/8 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 机架式8口 |
| CCL－K/BNC/12 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 机架式12口 | |
| CCL－K/BNC/16 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 机架式16口 | |
| CCL－K/BNC/24 | 10 | 10 | 6 | 7.2 | 0.5 | BNC/JK | 机架式24口 |

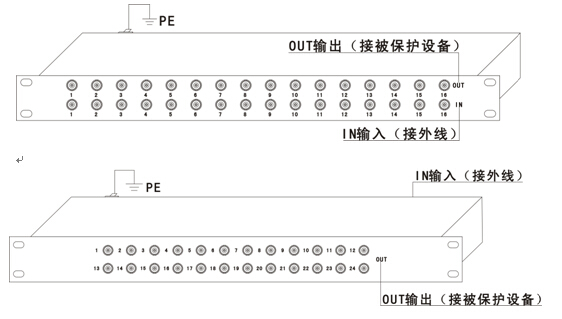

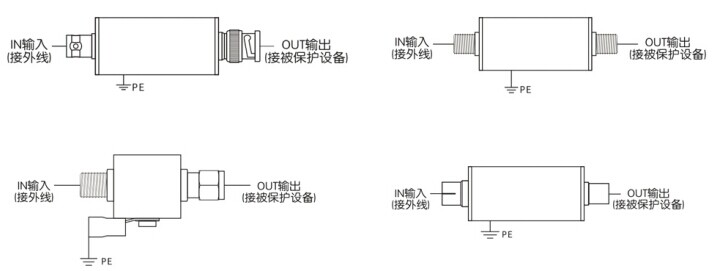

■安装示意图:
