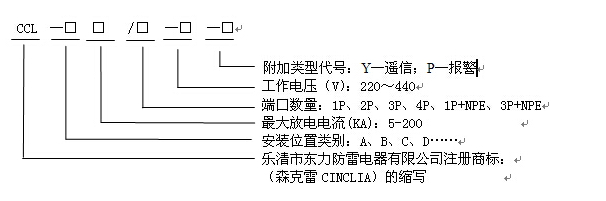

■型号说明

■用途
该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券、油田、高层建筑、民用住宅、各种精密仪器设备、各种低压电源设备等电源系统，如：各种配电站、配电房、配电柜、开关箱以及其它各种易遭受雷击的重要设备;底座上有远程报警接点。为一常开一常闭干接点。故障时状相反。

■特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 可选遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。

■正常使用工作条件
● 工作环境-40～+85℃。
● 相对湿度≤95%。
● 垂直面的倾斜度不超过5℃。
● 海拔高度不超过2000m。
● 无充击振动或无摇动的地方。
● 无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃中。

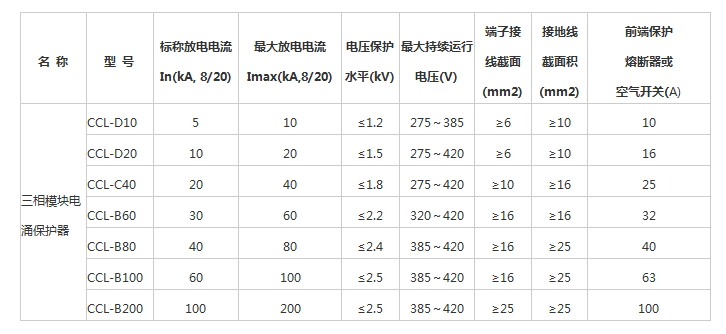

■ 技术参数

■安装说明
● 安装前必须切断电源，严禁带电操作。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上保护熔断器或空气开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 模块电涌保护器在使用期间，应定期检查故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式模块电涌保护器应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。

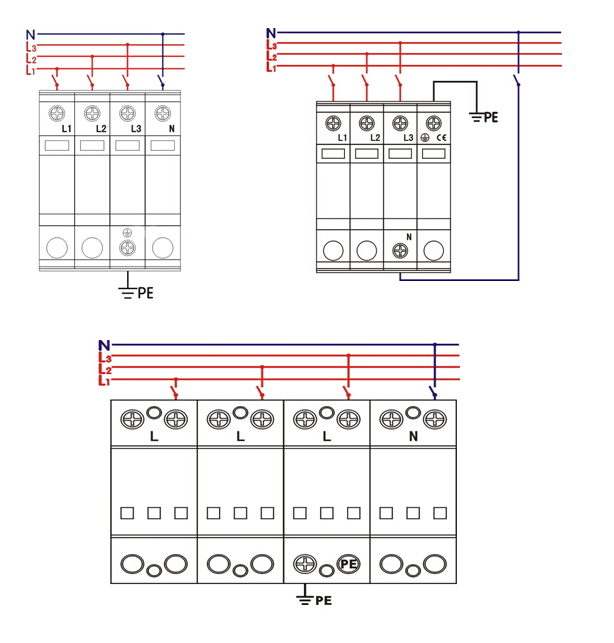

■安装示意图
