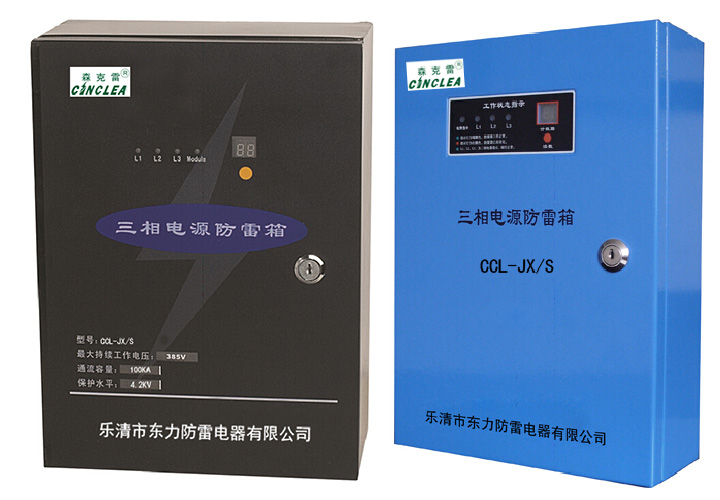

■特点
在正常工作情况下，防雷模块处于高阻状态，不影响正常工作，当线路因雷击出现瞬时过电压时，防雷模块在极短时间内迅速导通，将过电压短路到大地泄放，当过电压消失后，避雷模块又恢复到高阻状态，不影响用户供电；具有雷击计数功能,可记录99次雷击次数；当箱内防雷模块经常雷击而导致劣化时，面板上指示灯就会熄灭，这说明防雷箱已坏须维修或更换。可选遥信报警接口。
■应用范围
广泛应用于交流45～62HZ，220/380V供电系统，主要用于气象、交通、邮电、计算机网络、电子、住宅、铁路及石化等领域，起到各种过电压引起的电涌保护。
■安装方法
●安装前必须切断电源，严禁带电操作。
●防雷箱应安装在室内（壁挂式），并接在设备前端的电源线上
●防雷箱连接线选择与电源线路相应的线径连接，接地线应遵循短、直、粗的原则。
●安装时请根据安装示意图所示连接，其中L（L1、L2、L3）为相线，N为零线，PE为地线，切勿错接，安装完成后，再合上防雷箱内的空开，此时L1、L2、L3运行指示灯全亮。然后按下雷电计数器的读取按钮，显示“00”为正常。
■技术参数
名 称 |
型 号 |
标称放电电流In(kA, 8/20) |
最大放电电流Imax(kA,8/20) |
电压保护水平Up(kV) |
最高持续运行电压Uc(V～) |
引入电源线截面积(mm2) |
接地 |
外型尺寸(mm) |
|
精密型电源防雷 |
CCL-C40JX/D |
20 |
40 |
≤1.5～3.5 |
275～420 |
≥6 |
≥16 |
单箱 |
|
CCL-B60JX/D |
30 |
60 |
≤2.0～3.8 |
320～420 |
≥10 |
≥25 | ||
|
CCL-B80JX/D |
40 |
80 |
≤2.2～4.0 |
385～420 |
≥16 |
≥25 | ||
|
CCL-B100JX/D |
60 |
100 |
≤2.5～4.2 |
385～420 |
≥25 |
≥25 | ||
|
CCL-B160JX/D |
100 |
160 |
≤2.5～4.5 |
385～420 |
≥25 |
≥25 | ||
|
CCL-C40JX/S |
20 |
40 |
≤1.5～3.5 |
385～420 |
≥6 |
≥16 |
三箱 | |
|
CCL-B60JX/S |
30 |
60 |
≤2.0～3.8 |
385～420 |
≥10 |
≥16 | ||
|
CCL-B80JX/S |
40 |
80 |
≤2.2～4.0 |
385～420 |
≥16 |
≥25 | ||
|
CCL-B100JX/S |
60 |
100 |
≤2.5～4.2 |
385～420 |
≥25 |
≥25 | ||
|
CCL-B160JX/S |
100 |
160 |
≤2.5～4.5 |
385～420 |
≥25 |
≥25 |

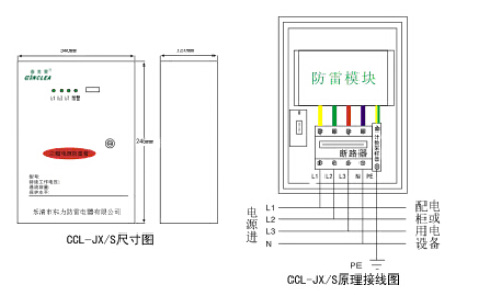

■接线图
