■产品概述

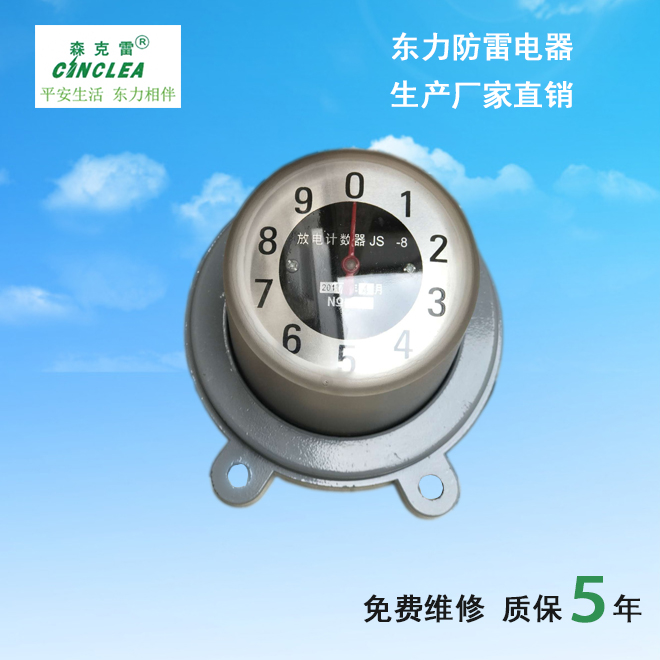

JS-8、JS-8A型放电计数器是串联在避雷器下面，用来记录避雷器动作次数的一种装置。JS-8型适用于系统电压3～220kV；JS-8A型适用于330kV及以上电压等级的氧化锌及阀式避雷器。使用地点环境条件与相连接的避雷器相同。但海拔高度不超过2000m。它不适用于严重腐蚀金属及绝缘件的气体，有严重污秽和有剧烈振动的地方。

■结构和性能
　　JS-8、JS-8A型放电计数器主要由阀片、硅桥式整流器、电容器、电磁计数器等元件组成。它是利用通过避雷器的能量（冲击电流的续流），在阀片上取压，经硅桥式整流器，单向对电容器充电，并以直流对电磁计数器线圈放电而使计数器吸动一次，（即记录一次），来实现记录动作的次数。在结构上采用透明的耐热玻璃罩，密封橡皮垫，底板及法兰等进行卡装密封；高压出线端从底板中心引出。它具有灵敏度高、记录准确可靠、显示清晰明显、结构轻巧、外形美观、安装使用方便和密封可靠等优点，其外形尺寸见附图。

■技术标准
　　JS-8、JS-8A型放电计数器符合机械部标准“JS-2440-78放电计数器技术条件”的规定。在波型8／20μS冲击电流与相应工频续流联合作用，JS-8、6-220、1在波形3／20μS辐值100～5000A冲击电流准确动作5000A，20次以上：151、162、166、2.8，JS-8A、330及以上1.1在波形8／20μS幅值100～10000A冲击电流下准确动作，1000A，20次以上。　

■使用注意事项
1、放电计数器投入运行之前和运行1～2年以后，应进行一次检测，其项目有：
（1）用万用表测量放电计数器高压出线端对地之间的直流电阻，即阀片电阻，在万用表电池电压足够的情况下，有一定阻值，不是零或无限大（一般约为10～50Ω）以证实它没有短路或断路现象。
（2）检测放电计数器动作性能，需用500V摇表一只，600V、9-10μF电容器一只。
　　先转动摇表对电容器充电，充电稳定后，在保持摇表转速的情况下，断开充电回路，再将充好电的电容器对放电计数器两端放电一次，记数器应记录一次。连续试验10次，指针转动一次均能准确可靠动作，则认为放电计数器动作性能完好。否则须进行检修。
2、安装时将法兰上两个φ11安装孔端面上的漆层刮掉，以保证接触良好。放电计数器应安装在避雷器底座附近，便于平视视察位置上，并作为接地端。高压出线端接在避雷器绝缘底座的上部法兰，放电计数器法兰接在避雷器绝缘底座的下部法兰上。安装后的放电计数器不应有明显的倾斜现象。注意涂有红漆的M10螺母和底板上的六个M6×20螺栓不得随意松动，以免破坏密封。高压出线端引线拉力应不大于98N。
3、放电计数器指针如果不在零位，可将计数器上已有的数字作为基数，若一定要调到零位，可按照第1条（2）项之方法进行。

4、从带电线路上卸下放电计数器时，应先用导线将避雷器绝缘底座的上下法兰短接并可靠接地后，再拆下放电计数器。

5、检修放电计数器时，要注意保持其密封，一旦打开，修复后一定要先烘干再密封，并须经密封试验合格后才能投入运行。
